Руководство по взаимозаменяемости бесшпоночных зажимных втулок серии BK: кросс-коды 26 ведущих мировых брендов

26 октября 2026 16:30

// Обзоры товаров

Руководство по взаимозаменяемости бесшпоночных зажимных втулок серии BK: кросс-коды 26 ведущих мировых брендов | Статьи компании Евромеханика

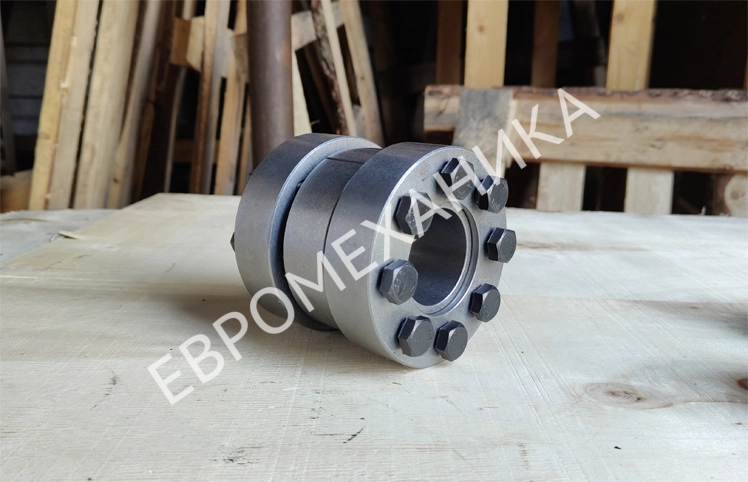

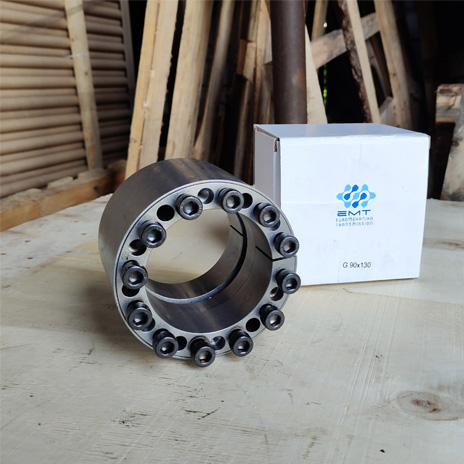

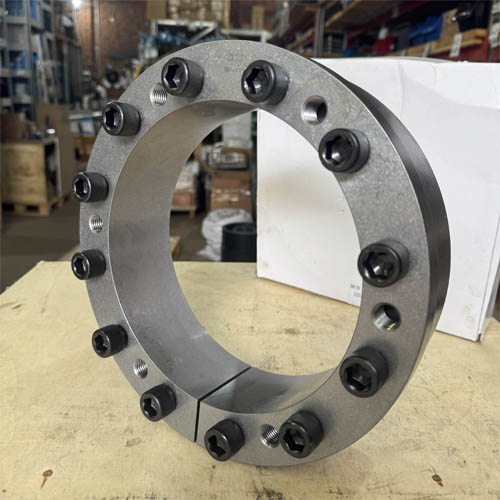

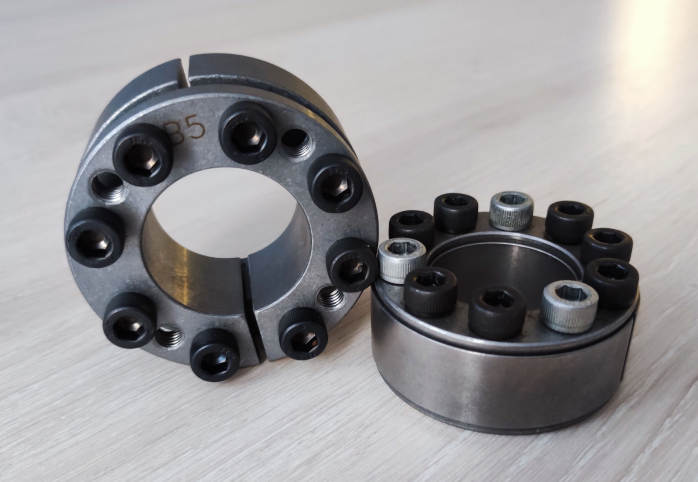

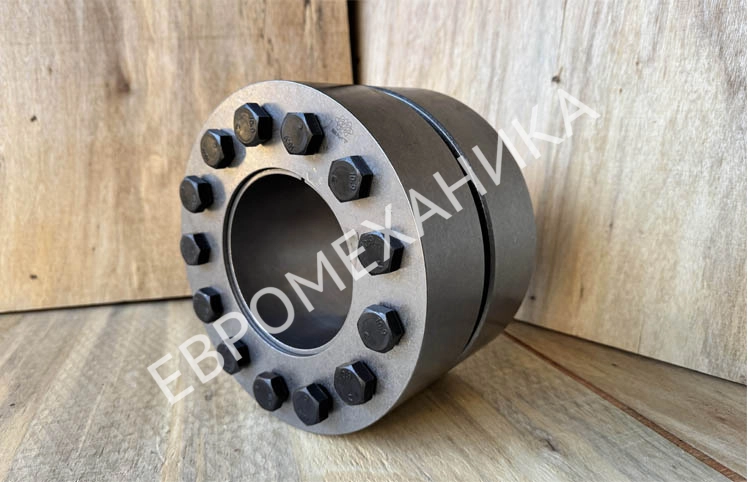

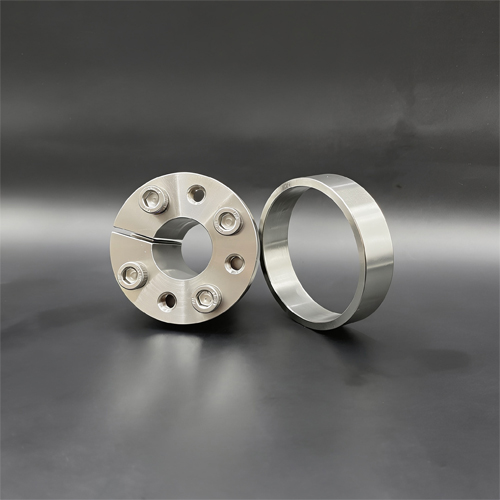

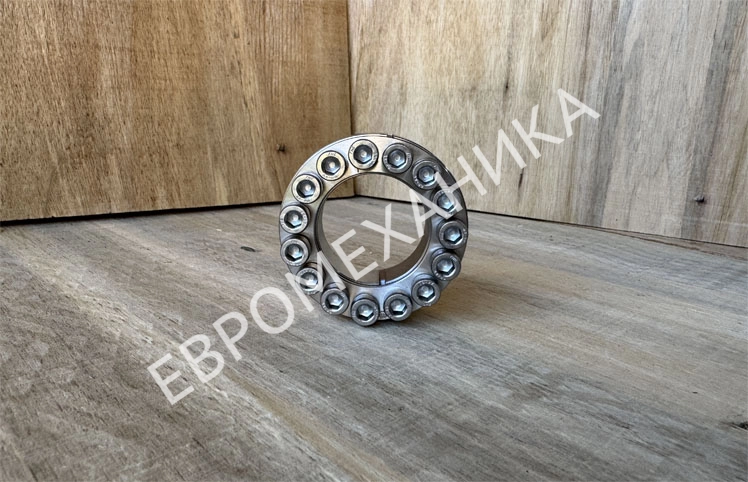

Бесшпоночные зажимные втулки серии BK представляют собой высокоточные разъемные механические элементы, предназначенные для жесткой фиксации вращающихся деталей (шкивов, зубчатых колес, приводных звездочек, муфт) на валах. Главное технологическое преимущество таких компонентов - передача высокого крутящего момента и осевых сил исключительно за счет сил трения, возникающих при затягивании конических элементов, без необходимости фрезерования шпоночных пазов или выполнения шлицевых соединений. Это исключает концентраторы напряжений на валу, снижает радиальное биение и минимизирует время монтажа узла.

Исторически маркировка «BK» закрепилась на рынке СНГ, став универсальным техническим стандартом. Тем не менее, данная продукция изготавливается по международным метрическим рядам, что обеспечивает её полную геометрическую и функциональную взаимозаменяемость с зарубежными зажимными элементами. В условиях нестабильности поставок и необходимости оптимизации бюджетов служб главного механика (СГМ) точный подбор альтернативных брендов становится ключевой задачей для поддержания непрерывности производственных процессов.

В данной статье приведен подробный инженерный анализ структуры рынка бесшпоночных зажимных устройств и представлена максимально полная сводная таблица кросс-кодов для всех известных мировых производителей на основе актуальной технической документации.

Геометрические параметры и логика подбора аналогов

При замене оригинальной втулки BK на зарубежный аналог недостаточно опираться только на буквенно-цифровой индекс серии. Подбор должен осуществляться по трехступенчатому алгоритму:

1. Основные посадочные размеры (d × D):

• d — внутренний номинальный диаметр под цилиндрический вал (мм).

• D — внешний диаметр под расточку ступицы монтируемой детали (мм).

2. Линейные габариты и конструктивные особенности:

• Проверяется длина зажимной части втулки (посадочная глубина) и общая длина узла с учетом крепежных винтов. Длинные серии (например, имеющие индекс L или специализированные исполнения, такие как у брендов Tollok, Bonfix или KTR) могут не поместиться в ограниченном осевом пространстве.

• Оценивается конструкция: наличие упорного фланца (самоцентрирующиеся втулки) или его отсутствие (требующие внешнего центрирования ступицы).

3. Силовые характеристики:

• Передаваемый крутящий момент (Mt, Нм) и осевое усилие (Fax, кН). У премиальных брендов за счет использования качественных конструкционных сталей и прецизионной шлифовки конусов данные показатели могут быть выше при аналогичных габаритах.

Обзор ключевых мировых производителей и их линеек

Мировой рынок зажимных элементов характеризуется жесткой конкуренцией между немецкими, итальянскими, японскими и американскими брендами. Их продукцию можно условно разделить на несколько сегментов:

Премиум-сегмент (Максимальная надежность и жесткие допуски):

• SKF (Швеция): Серия PHF FX. Изделия этого шведского концерна отличаются исключительной точностью геометрии, стабильным коэффициентом трения и антикоррозийной стойкостью крепежа.

• KTR / Clampex (Германия): Один из основоположников стандартов зажимных муфт. Серии KTR спроектированы для тяжелых условий эксплуатации, реверсивных приводов и высоких динамических нагрузок.

• Ringfeder (Германия): Законодатель мод в области бесшпоночных соединений, выпускающий изделия серий RfN и специализированные конические зажимные элементы TAS.

• Ringspann (Германия): Известный производитель промышленной трансмиссии (серия RLK), предлагающий решения с минимальным радиальным биением.

Европейский индустриальный стандарт (Оптимальное соотношение цены и качества):

• Chiaravalli (Италия): Серия RCK. Самая популярная и узнаваемая маркировка в Европе, коды которой часто используются как базовые в кросс-таблицах мультибрендовых поставщиков.

• SATI (Италия): Продукция серий KL (KLGG, KLCC, KLEE и др.) широко применяется в серийном станкостроении и конвейерных линиях.

• Conex (Германия/Италия): Популярные втулки с буквенными индексами серий (Conex A, B, C, DS, EP), повторяющие геометрию BK.

• Бренды Bonfix, Bikon, Poggi, Tsubaki, Optibelt, Fenner Drives, Gerwah, Lovejoy, ComInTec (Compomac) и ISB обеспечивают плотное покрытие всех промышленных стандартов на территории ЕС и Америки.

Азиатский регион (Высокая доступность):

• Kana (Япония) и MAV (Италия/Азия): Предлагают стабильное качество изготовления конических пар, соответствующее строгим азиатским и европейским стандартам OEM-производителей оборудования.

Сводная таблица кросс-кодов аналогов зажимных втулок BK

Ниже приведена полная матрица взаимозаменяемости, составленная по чертежам оригинального технического каталога. Таблица охватывает 26 торговых марок, разделенных на три визуальных блока для удобства навигации инженеров и специалистов по закупкам.

Блок 1: Основные европейские и премиальные бренды (SKF, SATI, Chiaravalli, Conex, Tollok, Ringspann)

Серия BK	SKF (PHF…)	SATI	Chiaravalli	Conex	Rexnord / Tollok	Ringspann
BK40	FX10	KLGG	RCK 40	Conex A	TLK200	RLK 200

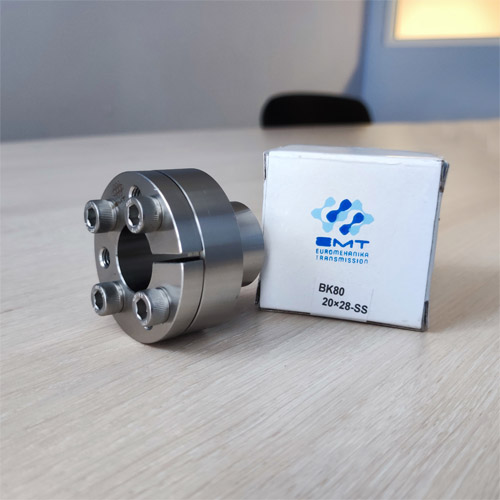

BK80	FX20	KLCC	RCK 80	Conex B	TLK110	RLK 110
BK50	FX30	KLNN	RCK 50	Conex C	TLK300	RLK 300
BK13	FX41	KLAA	RCK 13	Conex DS	TLK132	RLK 132
BK16	FX51	KLAB	RCK 16	Conex ES	TLK133	RLK 133
BK15	FX52	KLBB	RCK 15	Conex EP	TLK134	—
BK26	FX80	KLFC	—	Conex H	TLK250	RLK 250
BK26/1	FX90	KLFF	—	Conex I	TLK250L	RLK 250 L
BK45	FX120	KLHH	RCK 45	Conex L	TLK109	RLK 109

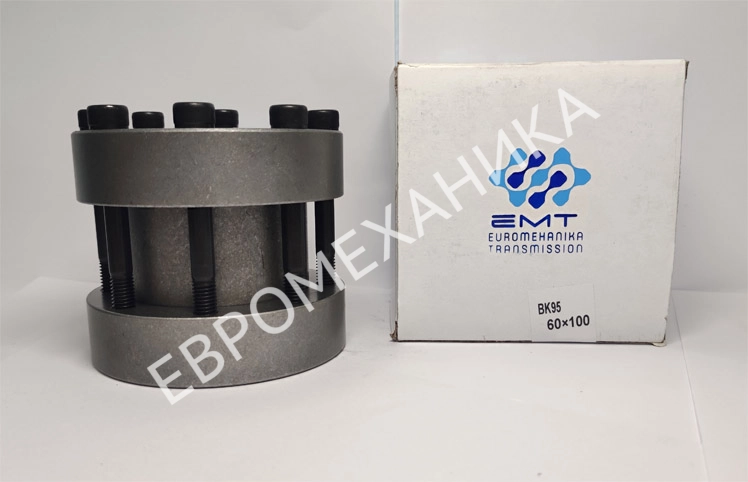

BK95	FX130	KLMM	RCK 95	Conex M	TLK500	RWK 500
BK11	FX400 / FX60	KLEE	RCK 11	Conex F / G	TLK450 / 402	RLK 402
BK19	FX190	KLPP	RCK 19	Conex SD	TLK603	RLK 603
BK70	FX40	KLDA	RCK 70	Conex D	TLK130	RLK 130
BK71	FX50	KLDB	RCK 71	Conex E	TLK131	RLK 131
BK61	FX350	KLSS	—	Conex K	TLK350	RLK 350

Блок 2: Немецкие и международные силовые бренды (Hakon, Sit-Lock, Ringfeder, KTR, Bikon, Bonfix)

Серия BK	Hakon	SIT-LOCK	Ringfeder (RfN)	KTR / Clampex	Bikon	Bonfix / Bonfiglioli
BK40	BR112	SIT-LOCK 1	RfN 7012	KTR-100	4000	2000
BK80	BR110	SIT-LOCK 3	RfN 7110	KTR-250	8000	1000
BK50	BR106	SIT-LOCK 2	RfN 8006	KTR-150	5000	3000
BK13	BR133	SIT-LOCK 6	RfN 7003	KTR-203	1003	4100
BK16	BR136	SIT-LOCK 7	RfN 7006	KTR-206	1006	4600
BK15	—	SIT-LOCK 8	—	KTR-225	1506	—
BK26	BR150	SIT-LOCK 9	—	KTR-125	5500SP	5000
BK26/1	BR151	SIT-LOCK 135	—	KTR-125.1	5500S	5500
BK45	BR100	SIT-LOCK 12	RfN 9009	KTR-90	4500	6000
BK95	WK160	SIT-LOCK 10	—	KTR-700	9500	7000
BK11	BR145	SIT-LOCK 4A	RfN 7005	KTR-400	1012	9000/9500
BK19	BR222	SIT-LOCK 11	RfN 4061	KTR-603	1029	8000
BK70	BR131	SIT-LOCK 5A	RfN 7004	KTR-200	7000A	4000
BK71	BR132	SIT-LOCK 5B	RfN 7007	KTR-201	7000B	4500
BK61	—	SIT-LOCK 15	RfN 7061	KTR-105	—	6500

Блок 3: Индустриальные и специализированные марки (Tas Schäfer, Peter Drive, Tsubaki, Vicenta, Poggi, Cross-Morse, Optibelt, Fenner, Gerwah, Lovejoy, ComInTec, Kana, Finglock, ISB, MAV)

Серия BK	Tas Schäfer	Peter Drive	Tsubaki	Vicenta	Poggi	Cross-Morse	Optibelt	Fenner Drives	Gerwah	Lovejoy	Compomac	Kana	Finglock	ISB	MAV
BK40	TAS3020	PSV2001-R	AS	VK400	CAL-PA	RCK 40	CE01	B400	SLD 7012	FLK200	Conex A	KPL200	1120	40GG200	MAV 2005
BK80	—	PSV2010.1	TF	VK800	CAL-PB	ACE 81	CE02	B800	SLD 7110	FLK110	Conex B	KL210	1100	80CC110	MAV 5061
BK50	TAS8006	PSV3001	EL	VK500	CAL-PC	RCK 50	CE03	B500	SLD 350	FLK300	Conex C	KL300	1060	50NN300	MAV 3003
BK13	TAS3003	PSV2006	AE	VK130	CAL-PDS	RCK 13	CE05	B103	SLD 1850	FLK132	Conex DS	KL201SH	1710	13AA132	MAV 1062
BK16	TAS3006	PSV2006.3	AE	VK160	CAL-PES	RCK 16	CE07	B106	SLD 1750	FLK133	Conex ES	KL201FH	1720	16AB106	MAV 1061
BK15	—	—	—	VK156	CAL-PP	RCK 15	CE16	—	—	—	Conex EP	—	2400	Прим. 2	MAV 3061
BK26	—	—	—	VK550C	CAL-PH	CCE 54	CE10	—	—	—	Conex H	KL250	1500	55FF250	MAV 3505
BK26/1	—	—	—	VK550L	CAL-PI	CCE 55	CE11	—	—	FLK250L	Conex I	—	—	55FC250	MAV 3705
BK45	—	—	—	VK450	CAL-PL	RCK 45	CE12	B120	—	—	Conex L	—	1000	45HH139	MAV 4005
BK95	—	—	—	VK950	CAL-PM	RCK 95	CE13	WK	—	—	Conex M	—	1600	95MM500	MAV 1004
BK11	TAS3015	PSV2005	AD/AD-N	VK112	CAL-PG	RCK 11	CE09/08	B112	SLD 2600	FLK450	Conex F/G	—	1400/1800	11EE450	MAV 4061
BK19	—	PSV5003	SL	VK129	CAL-PSD	RCK 19	CE14	SD 10	SLD 900	FLK603	Conex SD	—	2200-01	19PP603	MAV 2008
BK70	—	PSV2007	—	VK700	CAL-PD	RCK 70	CE04	—	—	FLK 130	Conex D	—	1300.1	70DA130	MAV 6901
BK71	—	PSV2007.3	—	VK700.1	CAL-PE	RCK 71	CE06	—	—	FLK 131	Conex E	—	1300.2	71DB131	MAV 6902
BK61	—	PSV2061	RE/KE	—	—	RCK 61	—	—	—	—	Conex K	—	—	61SS350	MAV 7903

Примечание 1 (для BK15 от Tas Schäfer): Поддерживается широкий спектр геометрических размеров (внутренние диаметры: 2855, 3055, 3865, 4065, 50*80) под кодом серии 3006 plus.
Примечание 2 (для BK15 от ISB): Допускаются альтернативные маркировки в зависимости от партии поставки: 5BB1134, 15BB2134, 15BB3134.

Ответственный монтаж и эксплуатация аналогов

Переход на альтернативного производителя требует от инженерного персонала строгого соблюдения регламентов обслуживания зажимных соединений:

Контроль шероховатости поверхностей: Поверхность вала и ступицы в месте контакта должна иметь шероховатость не более (Ra = 1,6… 3,.2 мкм. Перед установкой детали необходимо тщательно обезжирить, удалив консервационную смазку. Премиальные бренды поставляют изделия со специальным сухим защитным слоем, который не требует удаления, если это прямо указано в паспорте.
Динамометрический контроль затяжки: Фиксация винтов «на глаз» категорически запрещена. Конические втулки чувствительны к перекосам. Затяжка крепежа должна производиться крест-накрест в несколько этапов (например, 30% -˃60% -˃ 100% от номинального момента затяжки (Ms), указанного в спецификации конкретного бренда). Превышение момента затяжки может привести к растрескиванию конических колец или деформации ступицы, а недотяг - к прокручиванию узла и повреждению вала.
Правильный демонтаж: Все современные зажимные втулки являются многоразовыми. Конструкция предусматривает наличие специальных технологических отжимных отверстий. При демонтаже фиксирующие винты выкручиваются и переставляются в эти отверстия, работая как съемники и плавно разжимая конические сопряжения без ударных нагрузок на подшипниковые узлы оборудования.

Заключение

Широкая международная стандартизация бесшпоночных зажимных систем делает серию BK полностью заменяемой. Наличие кросс-кодов для более чем двух десятков брендов позволяет гибко реагировать на рыночную конъюнктуру: заменять дефицитные позиции доступными аналогами от SATI, Chiaravalli, Conex или KTR, а также производить точечный апгрейд ответственных и высоконагруженных узлов с переходом на премиум-решения от SKF или Ringfeder без внесения изменений в конструкторскую документацию приводного агрегата. Подобный подход минимизирует риски длительного простоя промышленного оборудования и снижает затраты на формирование складских запасов.
